버니어 캘리퍼스

버니어 캘리퍼스의 구조와 작동 원리

학창 시절 쓰던 플라스틱 30cm 자로 작은 부품의 두께를 재려다 보면 누구나 난감한 순간을 마주합니다. 눈금과 눈금 사이 어중간한 빈틈에 걸려 "대략 9mm보다 조금 크고 10mm는 안 되네"라며 눈대중으로 어림잡아야 하기 때문입니다. 하지만 정밀 가공이나 기계 조립 현장에서 이런 주먹구구식 측정은 곧바로 조립 불량과 치명적인 유격(틈새)으로 이어집니다. 돋보기도 달리지 않은 쇠막대기 하나로 머리카락 굵기의 절반에 불과한 0.05mm(1/20mm) 혹은 0.02mm(1/50mm)의 미세한 두께까지 정확하게 낚아채는 도구가 바로 버니어 캘리퍼스(Vernier Calipers)입니다.

이 기구가 소수점 단위 치수를 귀신같이 읽어내는 비결은 '간격이 미세하게 다른 두 개의 빗'을 겹쳐놓는 원리와 같습니다. 1mm 간격으로 반듯하게 새겨진 커다란 본체 자(어미자, 본척) 위에, 눈금 간격을 0.95mm로 살짝 좁혀놓은 작은 슬라이딩 보조 자(아들자, 부척)를 미끄러지듯 겹쳐놓은 구조입니다. 두 자의 눈금선은 처음에는 조금씩 어긋나 있지만, 물체를 물리는 순간 특정 지점에서 위아래 선이 자석처럼 '딱 하나의 수직선'으로 맞아떨어집니다. 이 맞물림의 어긋난 차이를 수학적으로 환산해 육안으로 판독할 수 있게 설계한 것입니다.

버니어 캘리퍼스의 진정한 위력은 기구 하나로 물체의 4가지 치수를 완벽하게 측정할 수 있다는 점입니다. 둥근 쇠구슬의 바깥둘레를 재는 '외경(바깥지름)', 컵 입구나 파이프의 구멍 안쪽 크기를 벌려 재는 '내경(안쪽지름)', 계단 모양 블록의 턱 높낮이를 확인하는 '단차', 그리고 볼펜 뚜껑이나 구멍의 바닥까지 찔러 넣어 재는 '깊이'까지 번거로운 공구 교체 없이 한 번에 해결합니다.

제조·정비 현장 어르신들은 흔히 이 도구를 '노기스'라고 부릅니다. 이는 16세기 눈금 원리를 고안한 포르투갈 수학자 페드로 누네스의 라틴어 이름 '노니우스(Nonius)'를 과거 일본 기술자들이 발음하는 과정에서 정착된 왜곡된 표현입니다. 도면 규격 검토나 공적 소통에서는 글로벌 표준 산업 용어인 '버니어 캘리퍼스'를 사용하는 것이 전문적입니다.

대표적인 글로벌 제조사로는 정밀 측정 분야의 세계적 표준으로 통하는 일본의 미쓰도요(Mitutoyo)가 독보적이며, 국내 현장에서는 가성비가 뛰어난 한도(Hando), 블루텍(Bluetech), 신콘(Sincon) 등도 폭넓게 쓰입니다. 눈금을 직접 눈으로 읽어내는 아날로그 표준 모델(미쓰도요 530-101, 측정 범위 0~150mm, 최소 눈금 0.05mm)은 약 3만 원대 중반에 구할 수 있으며, 배터리를 넣어 LCD 창에 0.01mm 단위로 숫자를 즉시 띄워주는 디지털 모델(500-181-30)은 12만~14만 원대에 공급되고 있습니다.

아날로그 눈금 판독 공식과 3초 계산법

아날로그 캘리퍼스를 처음 손에 쥐면 수많은 눈금선이 빽빽하게 겹쳐 있어 어디를 봐야 할지 눈앞이 아득해집니다. 하지만 계산 공식의 뼈대를 알고 나면 단순한 덧셈 놀이에 불과합니다. 판독 원칙은 [최종 치수 = 어미자의 정수 눈금값 + (아들자의 일치 눈금 번호 × 최소 눈금 단위)]라는 단 하나의 공식으로 정리됩니다.

1단계는 몸통의 기본 덩치(정수)를 잡는 일입니다. 아들자 맨 왼쪽에 있는 '0번 기준선'이 어미자의 몇 밀리미터(mm) 선을 통과했는지만 확인합니다. 만약 0번 선이 9mm를 살짝 지나 10mm에 도달하지 못한 상태라면, 이 공작물의 기본 크기는 우선 9.00mm로 고정됩니다.

2단계는 소수점 자투리 치수를 읽어내는 과정입니다. 시선을 아들자로 옮겨 왼쪽(0)부터 오른쪽(10)으로 천천히 훑어가며, 위쪽 어미자 눈금선과 아래쪽 아들자 눈금선이 위아래로 한 치의 삐뚤어짐도 없이 반듯하게 '일직선'으로 결합한 단 하나의 매칭 포인트를 찾아냅니다. 0.05mm 분해능 제품에서 3번째 눈금선이 완벽한 일직선을 이루었다면, 3번에 0.05mm를 곱한 0.15mm가 소수점 값이 됩니다.

만약 아들자의 0번 기준선 자체가 어미자의 특정 눈금선과 단차 없이 칼같이 포개어졌다면 소수점 계산을 할 필요도 없이 해당 어미자 눈금 수치(예: 77.00mm)를 확정값으로 적어내면 됩니다.

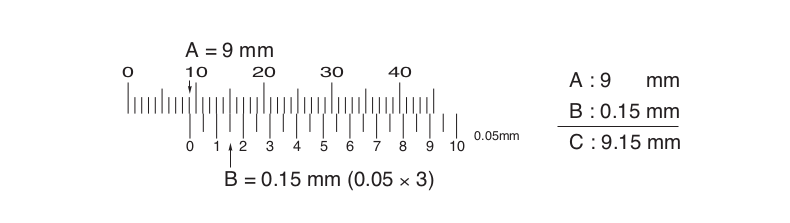

아래 예시 도면을 대입해 보면, 아들자의 0번 선이 어미자의 9mm 선을 넘은 상태에서 아들자의 3번째 눈금선(3 × 0.05mm = 0.15mm)이 어미자와 완벽히 일치하므로 최종 측정값은 9.15mm로 산출됩니다.

미쓰도요 530-101 실측(외경·내경·단차·깊이)

정밀 가공 현장의 표준 기구인 미쓰도요 530-101(최소 눈금 0.05mm)을 사용하여 실제 원통형 정밀 가공품의 4대 계측 포인트(외경, 내경, 단차, 깊이)를 실측하고 치수 데이터를 도출한 결과입니다.

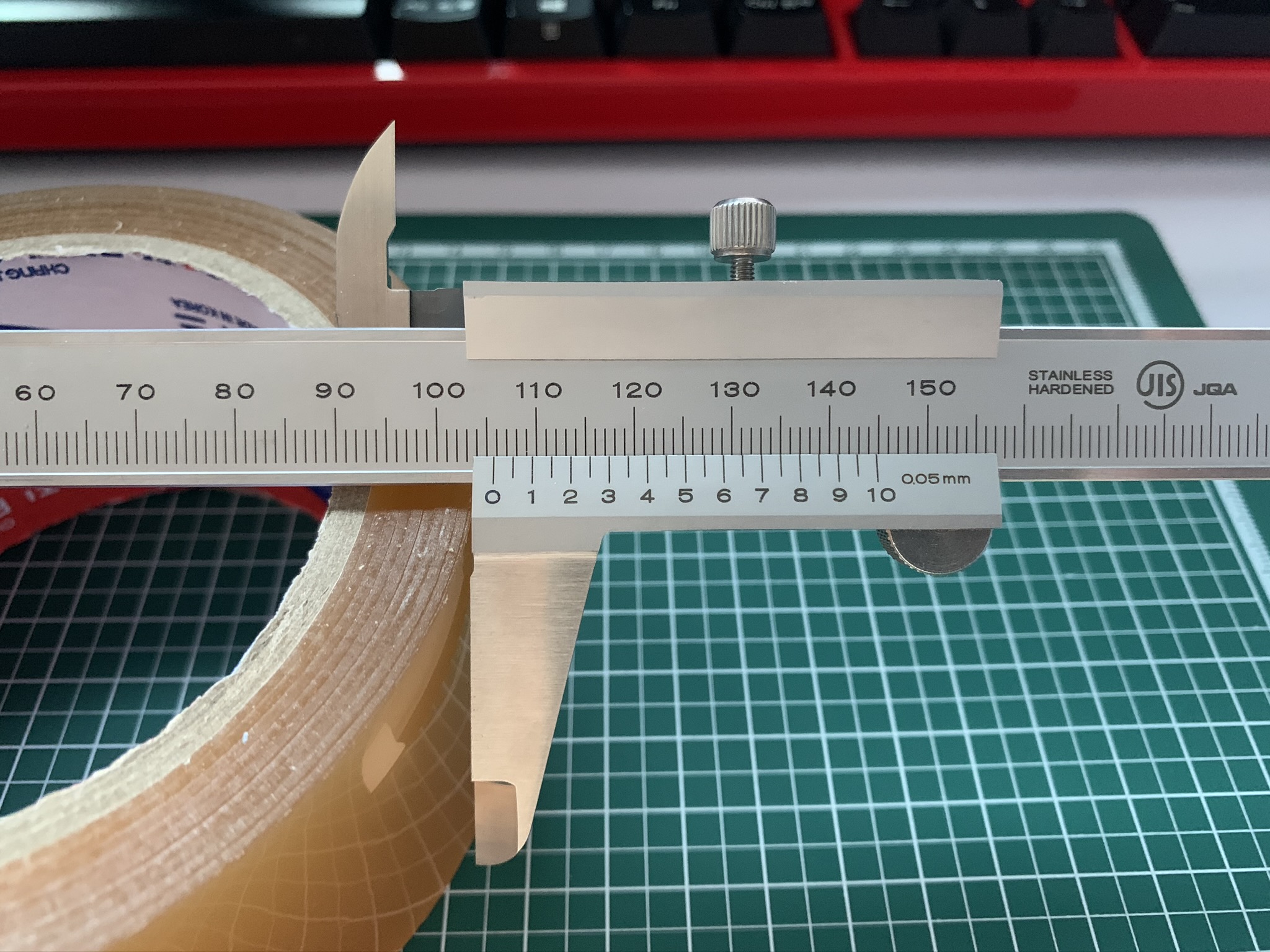

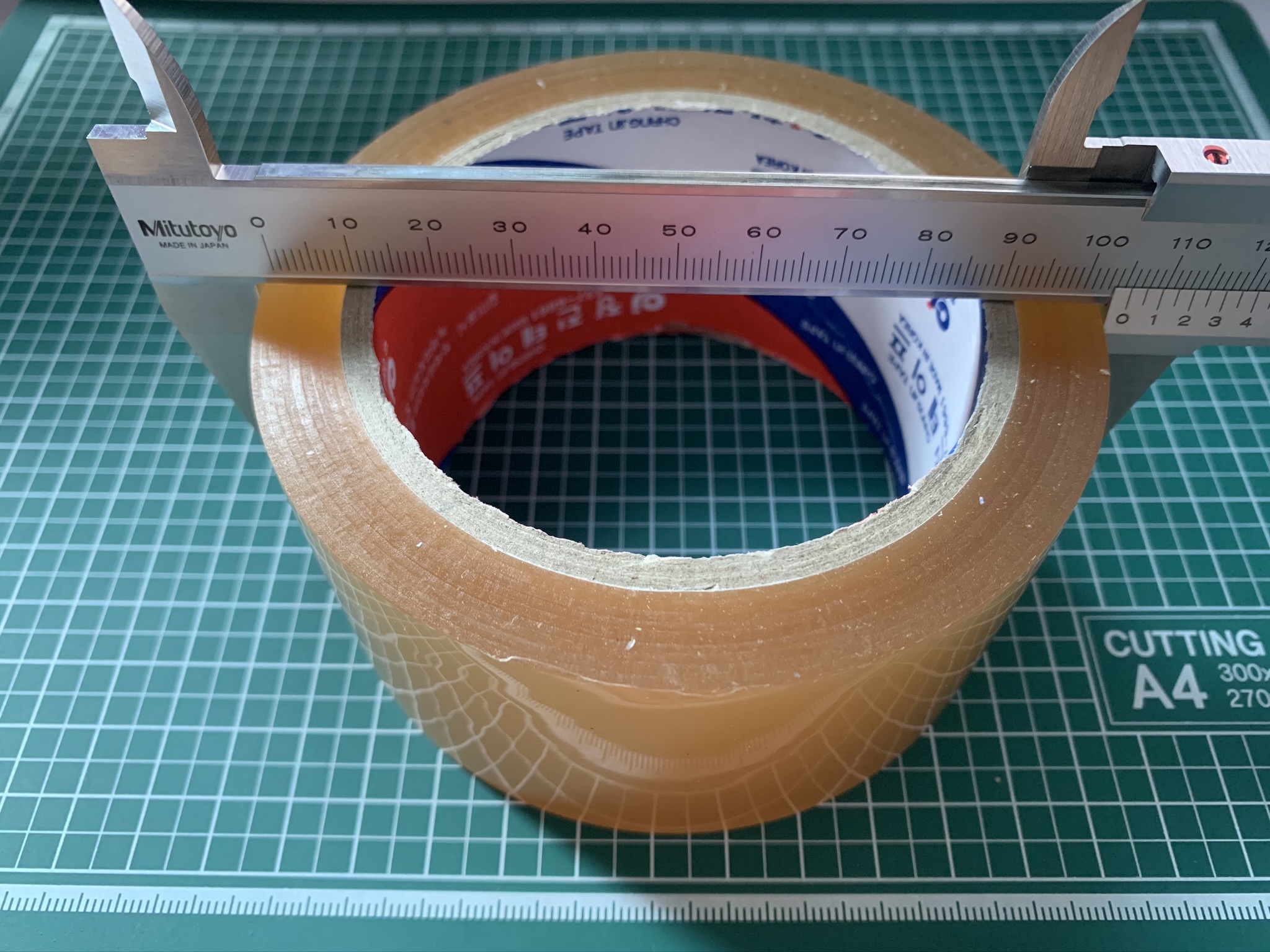

외경(바깥지름) 측정: 기구 하단의 넓은 외측 턱(Jaw)으로 부품 바깥벽을 수평으로 물렸습니다. 어미자 105mm 지점을 통과한 위치에서 아들자의 14번째 눈금선이 위쪽 어미자 눈금과 칼같이 수직 일직선을 이루었습니다. 이에 따라 기본 치수 105mm에 (14 × 0.05mm = 0.70mm)를 더해 최종 외경 실측값은 105.70mm로 확정되었습니다.

내경(안쪽지름) 측정: 상단부의 뾰족한 내측 턱을 부품 구멍 안쪽으로 깊숙이 넣어 벽면에 평행하게 밀착시켰습니다. 어미자의 77mm 눈금선과 아들자의 0번 기준선이 단 0.01mm의 어긋남도 없이 완벽하게 포개어졌습니다. 추가 소수점 보정값 0.00mm가 적용되어 최종 내경 측정값은 정확히 77.00mm로 도출되었습니다.

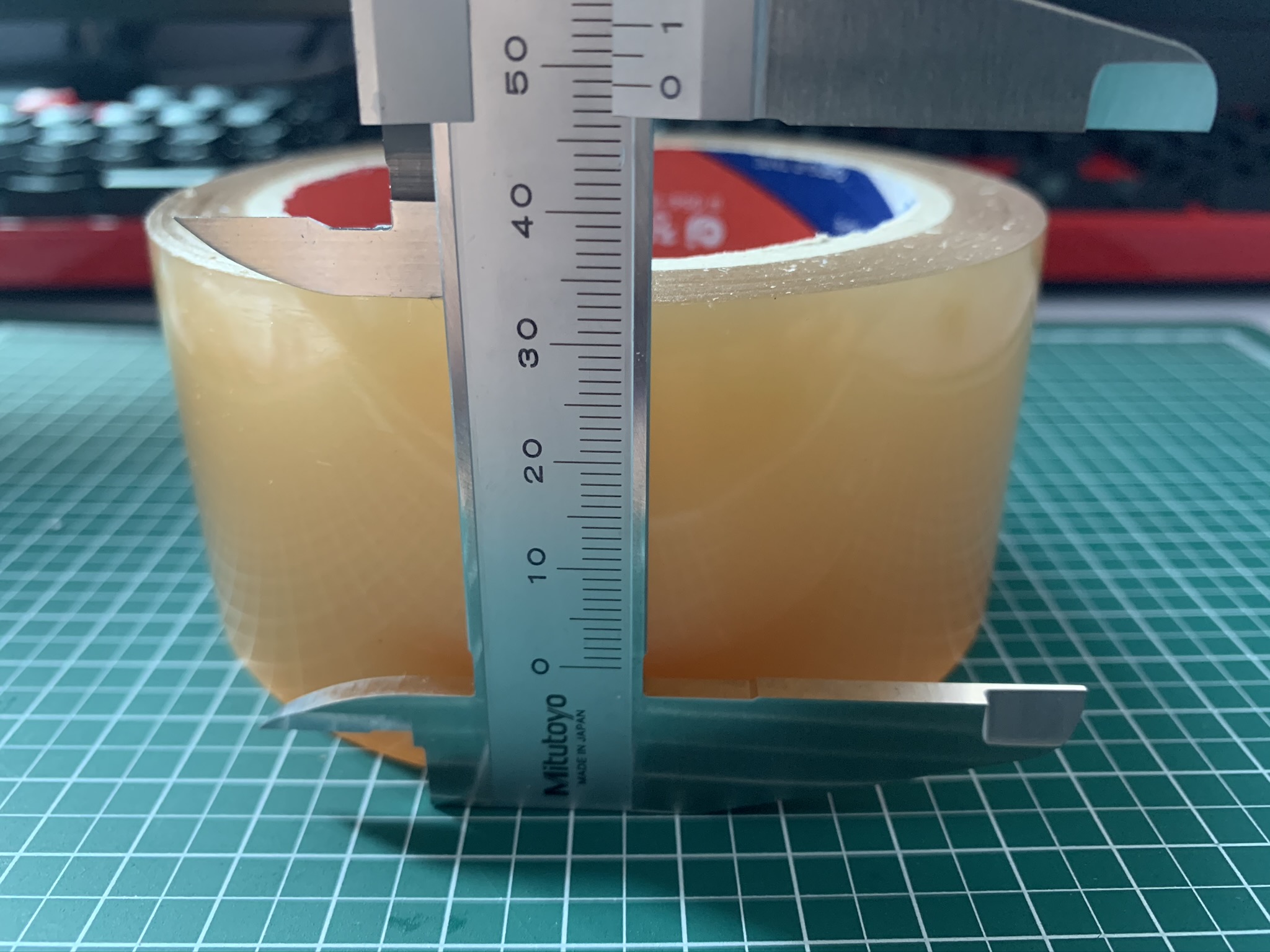

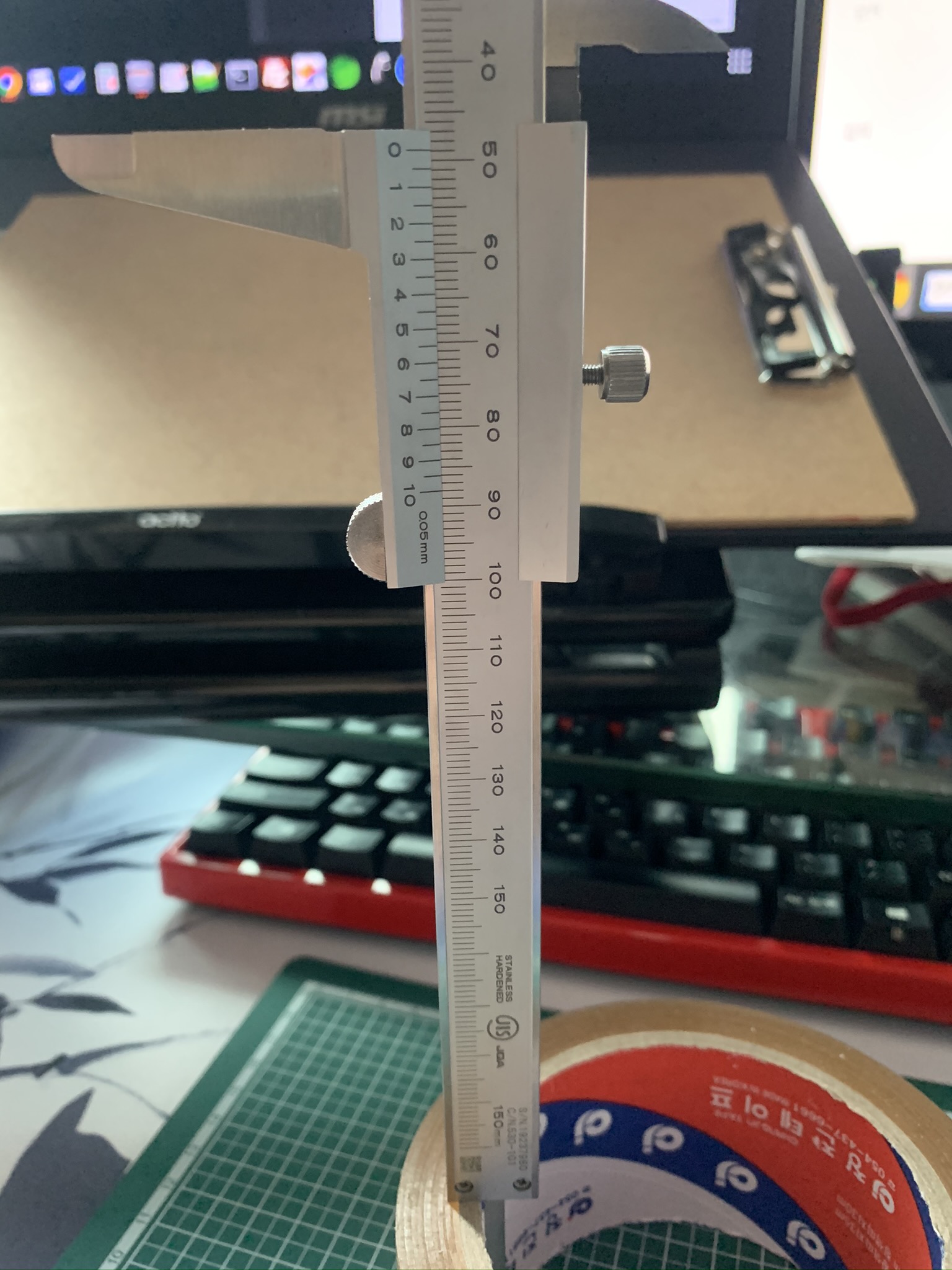

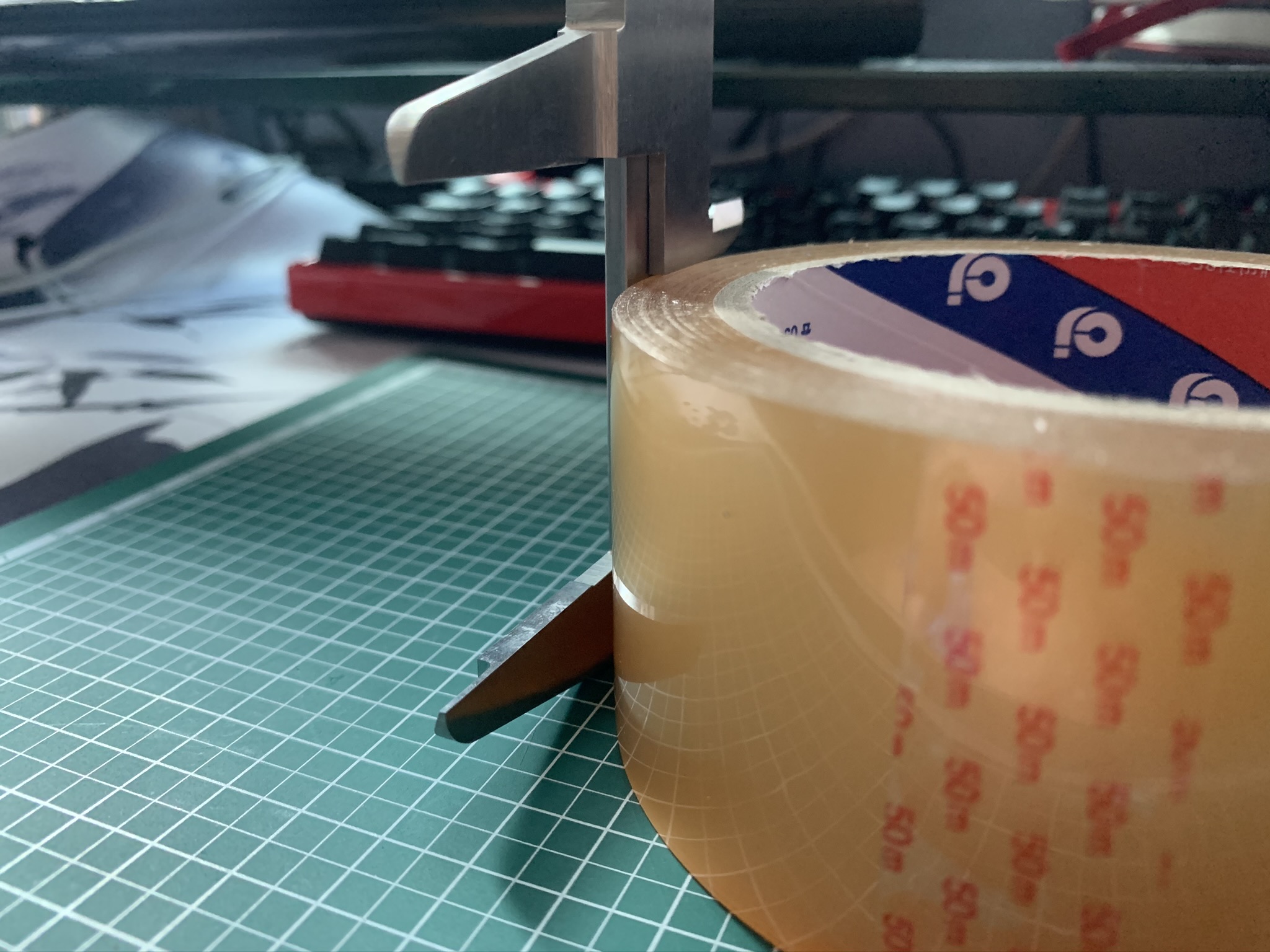

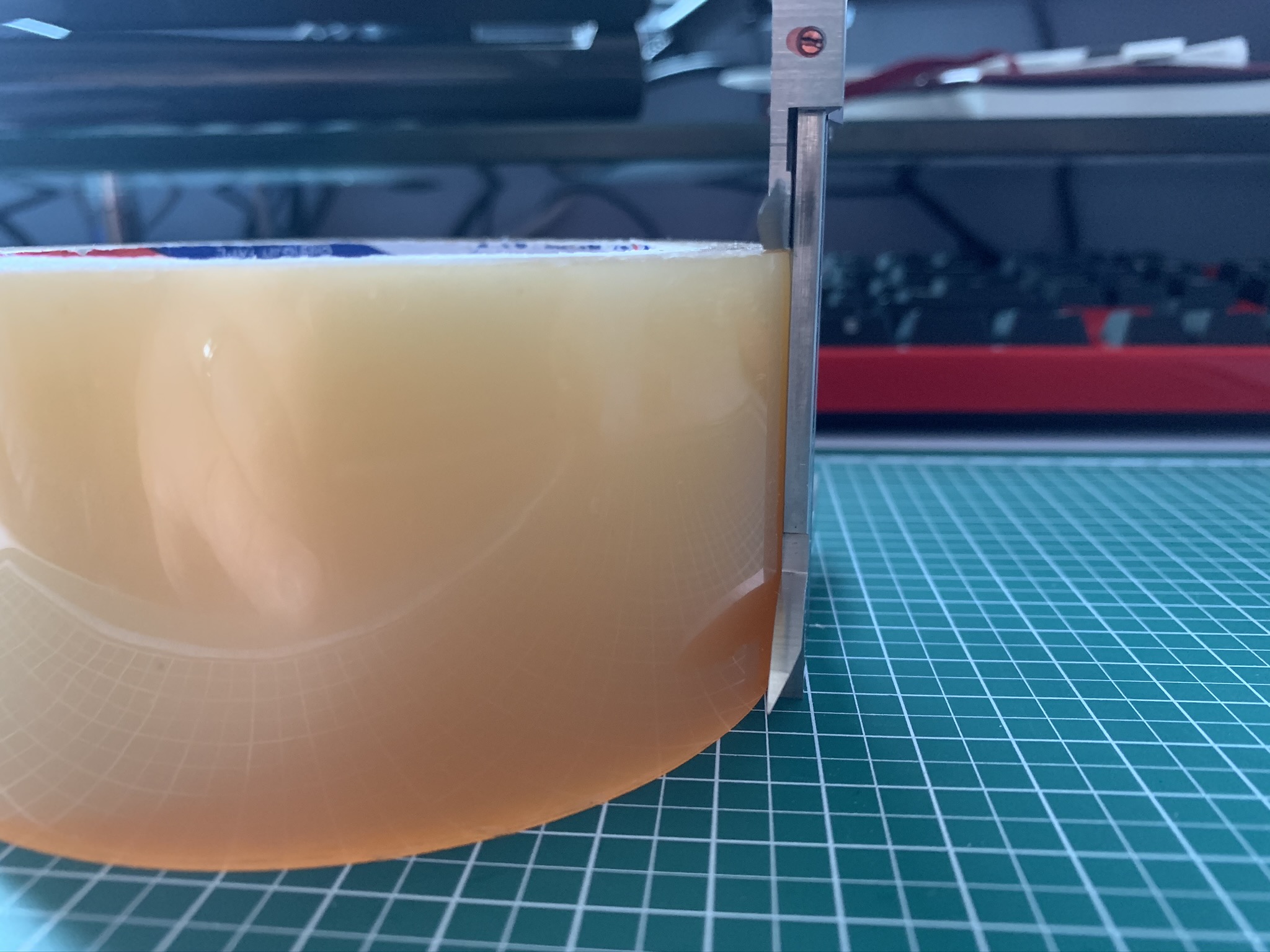

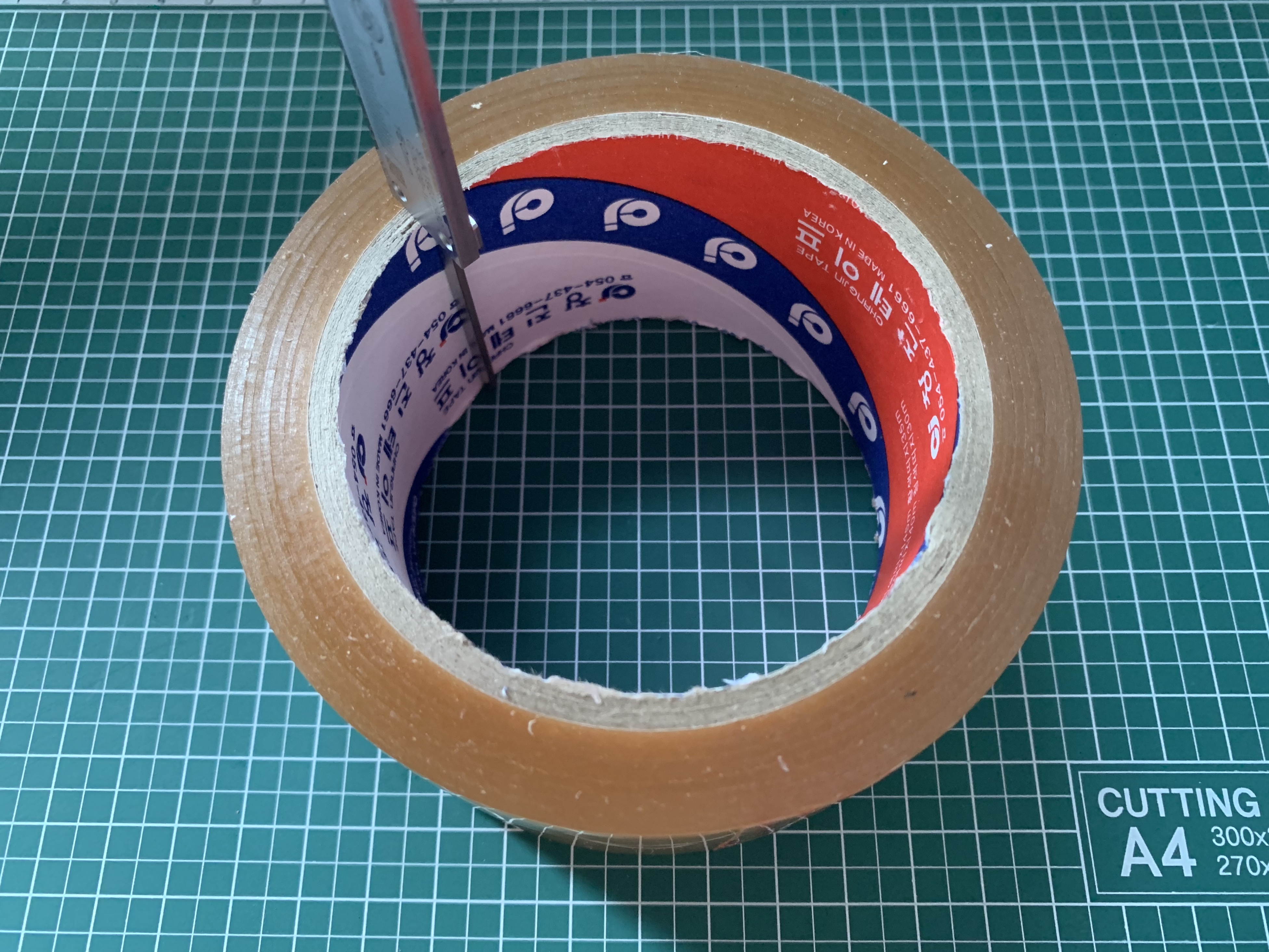

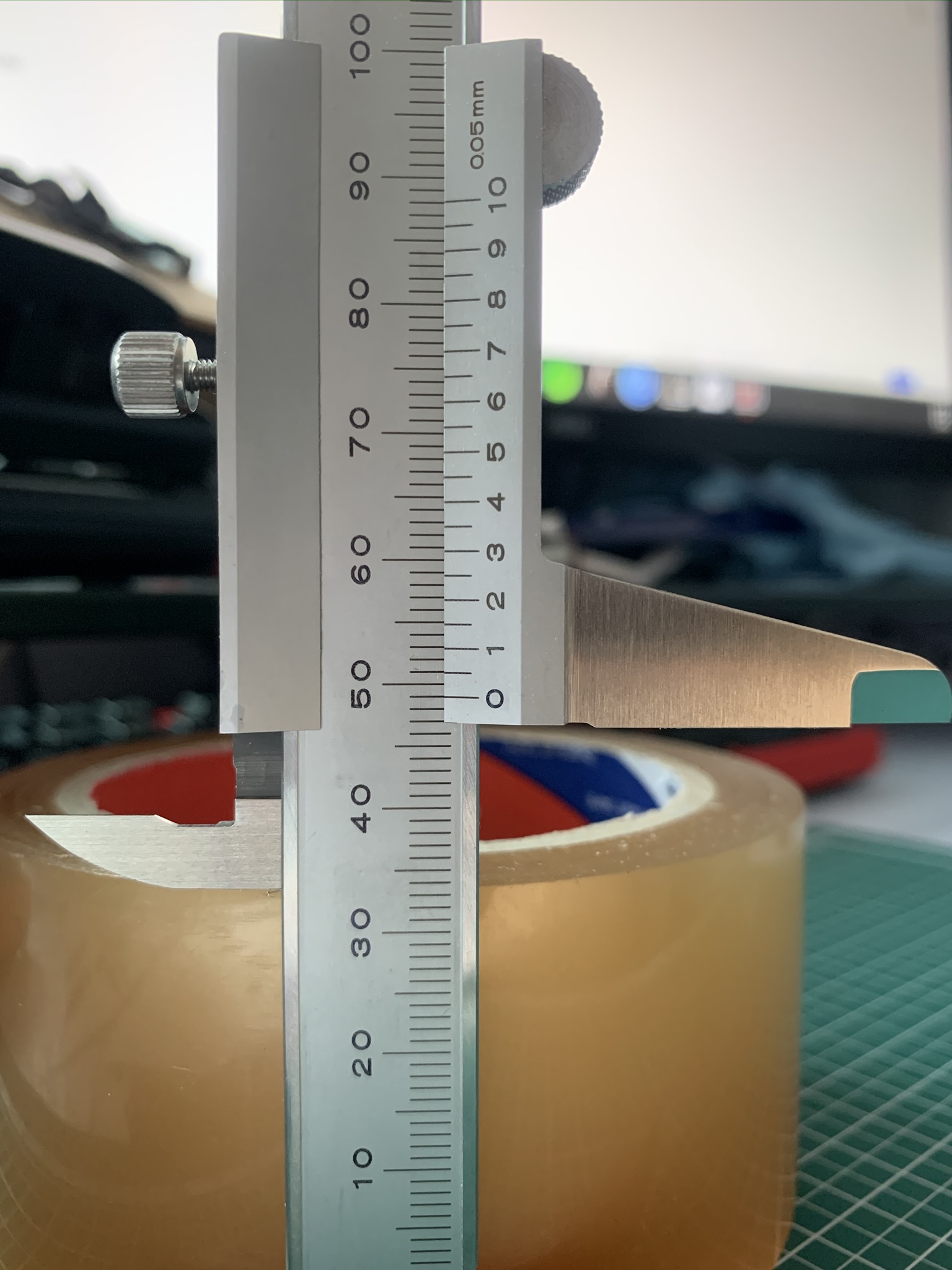

단차 및 깊이 측정: 캘리퍼스 헤드 뒤편의 단차 측정면과 본체 꼬리에서 얇게 튀어나오는 깊이 막대(Depth Bar)를 각각 활용하여 부품의 동일한 층간 단차를 계측했습니다. 두 방식 모두 어미자 49mm 지점에서 아들자의 0번 선이 빈틈없이 일치하여 오차 없이 49.00mm의 치수를 나타냈습니다. 단차와 깊이는 기구학적으로 동일한 수직 거리를 다르게 측정하는 방식이므로, 두 부위를 함께 활용해 치수를 크로스체크(교차 검증)하면 캘리퍼스의 뒤틀림이나 측정자의 삐뚤어진 각도를 완벽히 걸러낼 수 있습니다.
