버니어 캘리퍼스

버니어 캘리퍼스의 구조와 원리

버니어 캘리퍼스(Vernier Calipers)는 고정된 본척(어미자)과 그 위를 슬라이딩하는 부척(아들자, Vernier)의 눈금 차이를 이용하여 물체의 치수를 0.05mm(1/20mm) 또는 0.02mm(1/50mm) 단위까지 정밀하게 측정하는 계측 기기입니다.

기계 가공 및 정밀 제조 현장에서 원통형 공작물의 외경, 홀의 내경, 부품 접합부의 단차, 홈의 깊이 등 기계적 형상을 하나의 기구로 모두 측정할 수 있어 범용 계측 표준으로 널리 활용되고 있습니다.

산업 현장에서는 흔히 '노기스'라는 명칭으로 불리기도 하나, 이는 부척 눈금을 고안한 포르투갈 수학자 페드로 누네스의 라틴어 표기인 '노니우스(Nonius)'가 일본식 음차를 거쳐 변형된 표현이므로 표준 산업 용어인 '버니어 캘리퍼스'를 사용하는 것이 정확합니다.

대표적인 글로벌 제조사로는 정밀 측정 분야의 표준으로 평가받는 미쓰도요(Mitutoyo)를 비롯하여 한도(Hando), 블루텍(Bluetech), 신콘(Sincon) 등이 시장에 진입해 있습니다.

장비 가격은 아날로그 모델인 미쓰도요 표준형 530-101(측정 범위 0~150mm, 최소 눈금 0.05mm) 모델이 약 3만 원대 중반으로 형성되어 있으며, LCD 화면을 통해 0.01mm 단위로 직독이 가능한 디지털 캘리퍼스 500-181-30 모델은 12만~14만 원대에 공급되고 있습니다.

아날로그 버니어 캘리퍼스 눈금 판독 기준 및 연산 공식

버니어 캘리퍼스의 최종 측정값은 본척(어미자)의 정수 눈금값과 부척(아들자)의 소수점 눈금값을 합산하는 기본 공식을 따릅니다. [최종 측정값 = 어미자 눈금값 + (아들자 일치 눈금 번호 × 최소 독취값)]으로 계산됩니다.

먼저 아들자의 '0점 기준선'이 어미자의 어떤 눈금 사이에 위치하는지 확인하여 어미자의 정수 단위(mm)를 결정합니다. 이후 아들자의 눈금 중 어미자의 눈금선과 수직으로 정확하게 일직선을 이루는 단 하나의 지점을 찾아 부척에 지정된 최소 눈금 분해능(예: 0.05mm)을 곱하여 소수점 수치를 도출합니다.

만약 아들자의 0점 기준선이 어미자의 특정 눈금선과 오차 없이 완벽히 일치할 경우에는 소수점 이하 추가 연산 없이 해당 어미자의 눈금 수치가 곧 최종 측정값이 됩니다.

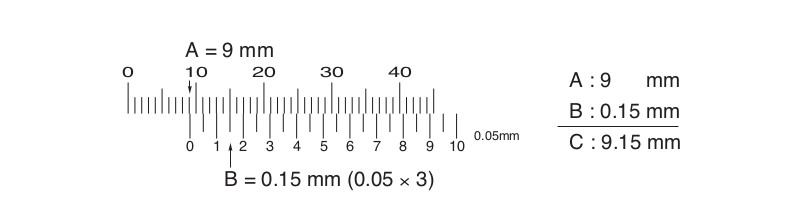

예시 도면의 경우, 아들자의 0점 선이 어미자의 9mm 지점을 통과한 상태에서 아들자의 세 번째 눈금(3 × 0.05mm = 0.15mm)이 어미자 눈금과 일치하므로 최종 산출값은 9.15mm가 됩니다.

미쓰도요 530-101 실측 데이터 분석 (외경, 내경, 단차, 깊이)

표준형 모델인 미쓰도요 530-101(최소 눈금 0.05mm)을 활용하여 동일 공작물의 4대 측정 포인트(외경, 내경, 단차, 깊이)를 실측하고 판독한 데이터 분석 결과입니다.

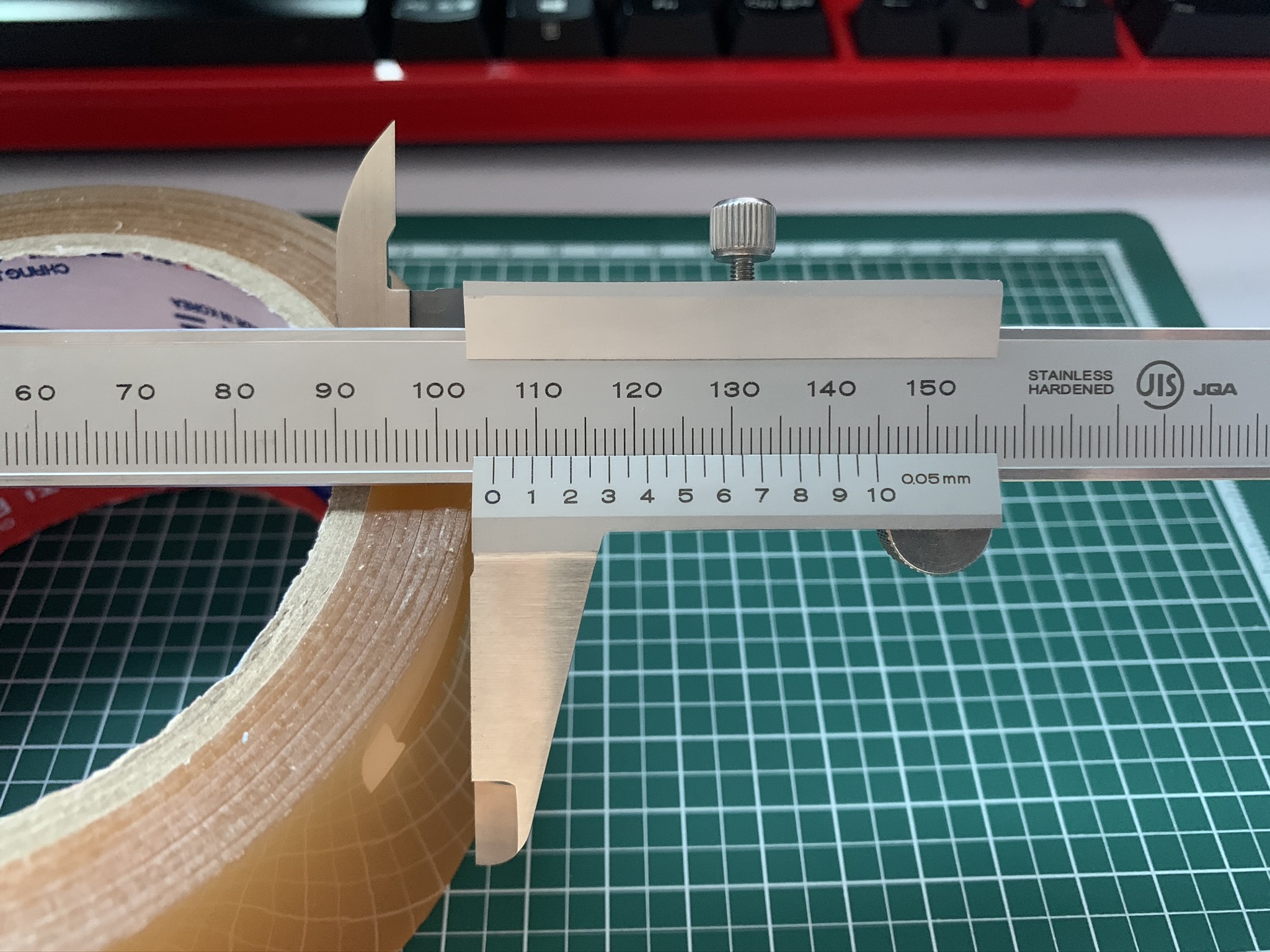

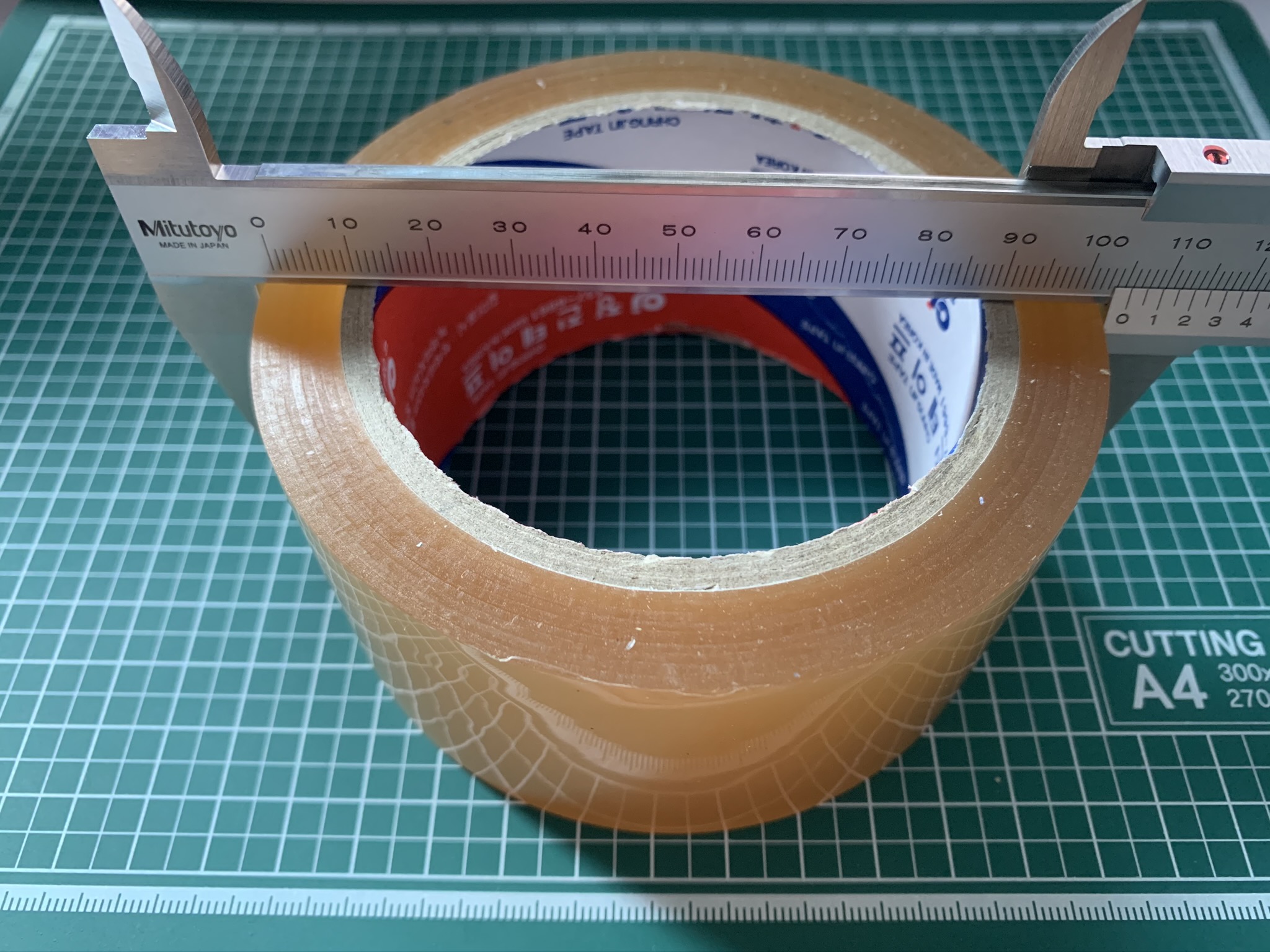

외경 측정: 하단 외측 턱(Jaw)을 피측정물의 외벽에 밀착 측정한 결과, 어미자 기준선 105mm를 지나 아들자의 14번째 눈금선이 어미자와 수직 정렬되었습니다. 이에 따라 105mm + (14 × 0.05mm = 0.70mm)가 합산되어 최종 외경 실측값은 105.70mm로 산출되었습니다.

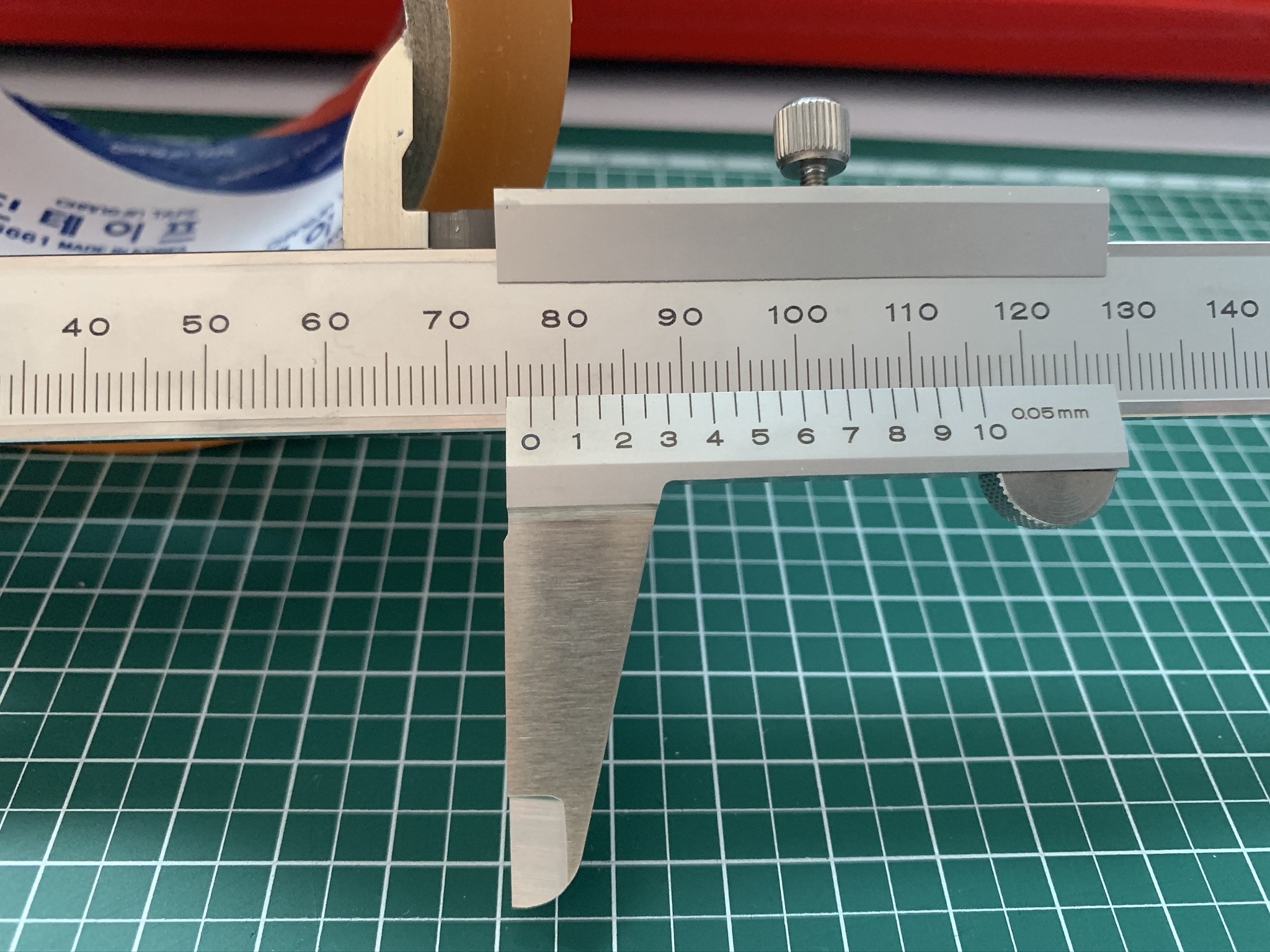

내경 측정: 상단 내측 턱을 내벽에 평행하게 위치시켜 측정한 결과, 어미자 77mm 눈금과 아들자의 0점 눈금이 단차 없이 일치하였습니다. 부척 보정값 0.00mm가 적용되어 최종 내경 측정값은 정밀 77.00mm로 도출되었습니다.

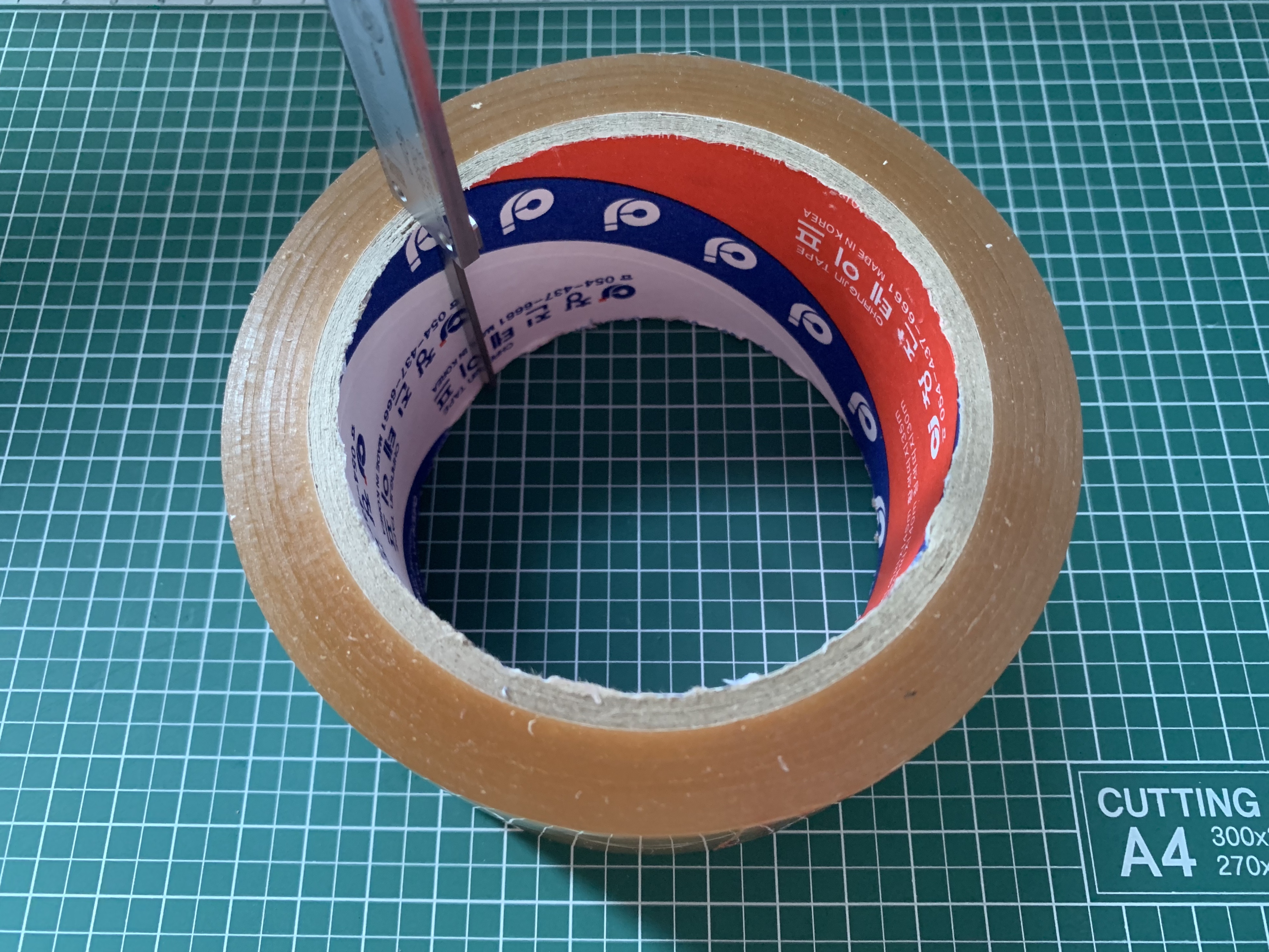

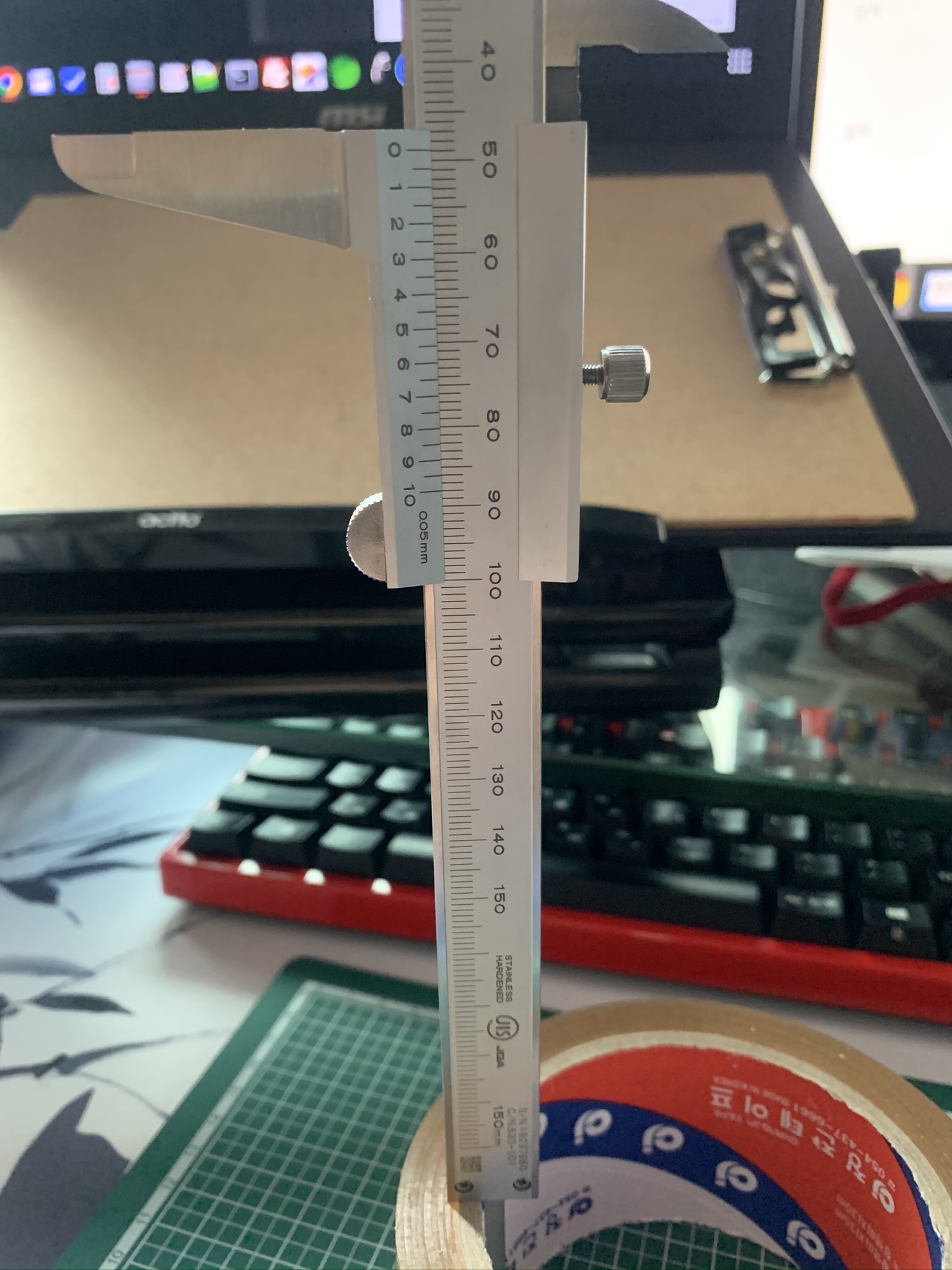

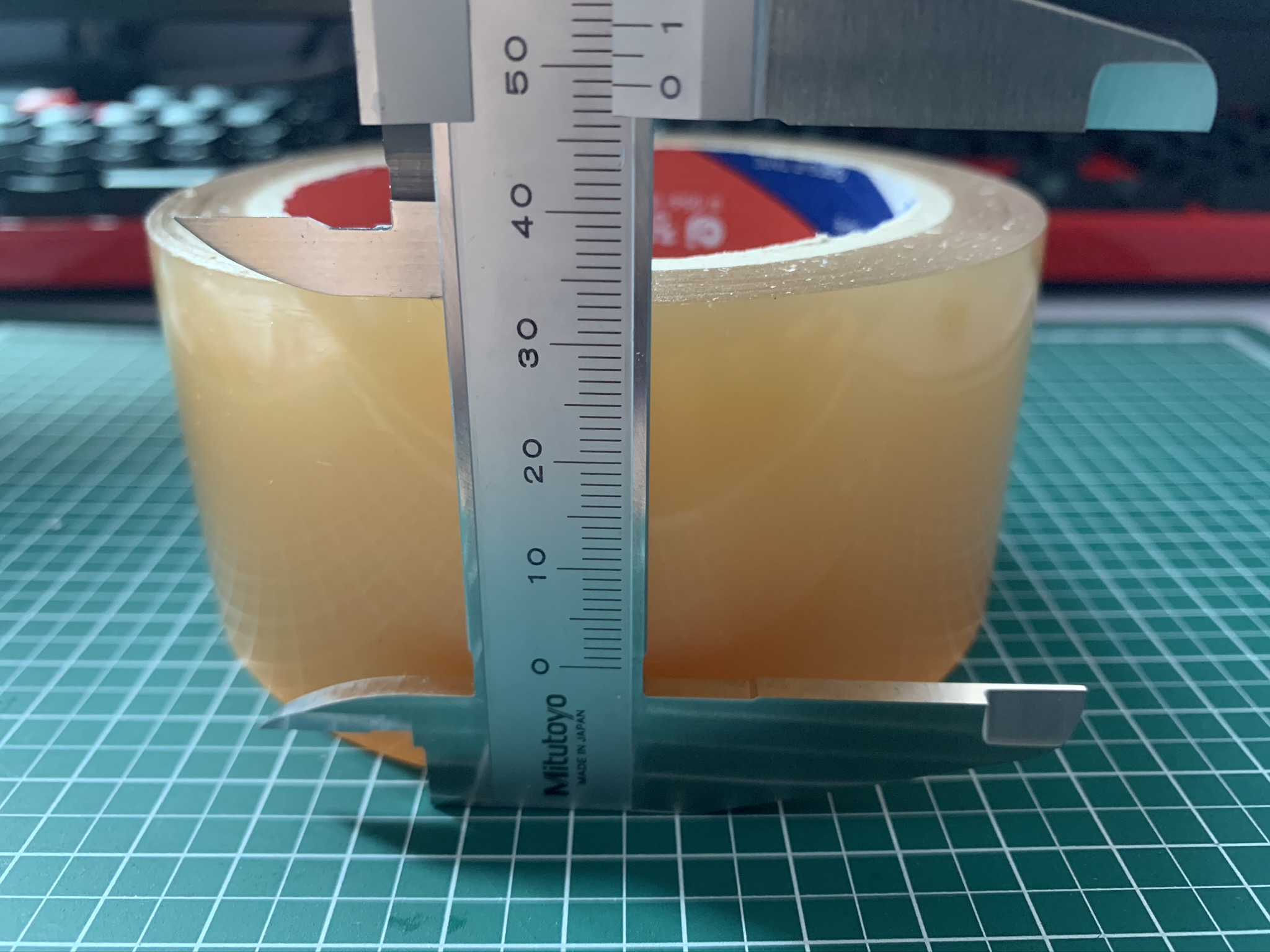

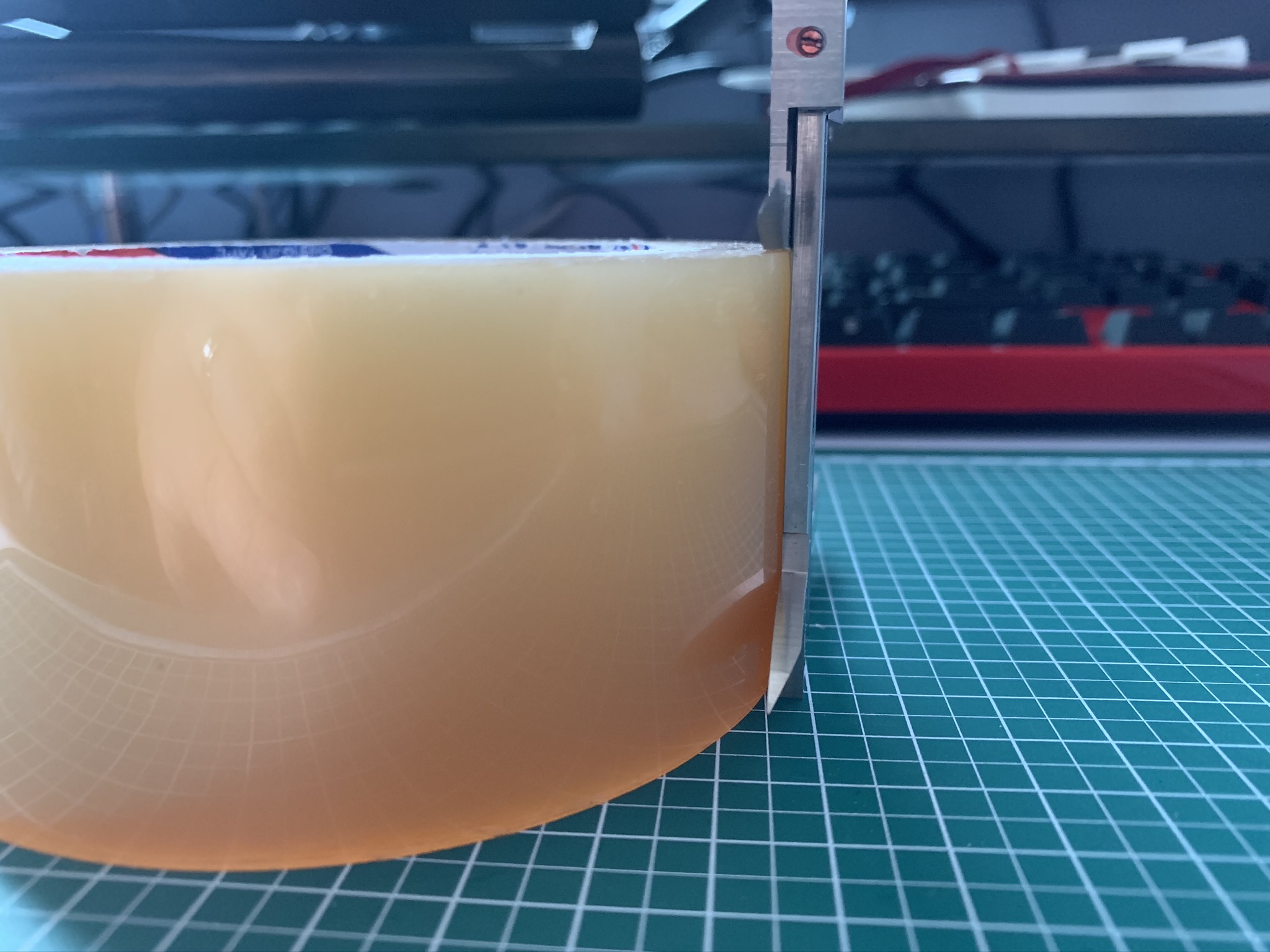

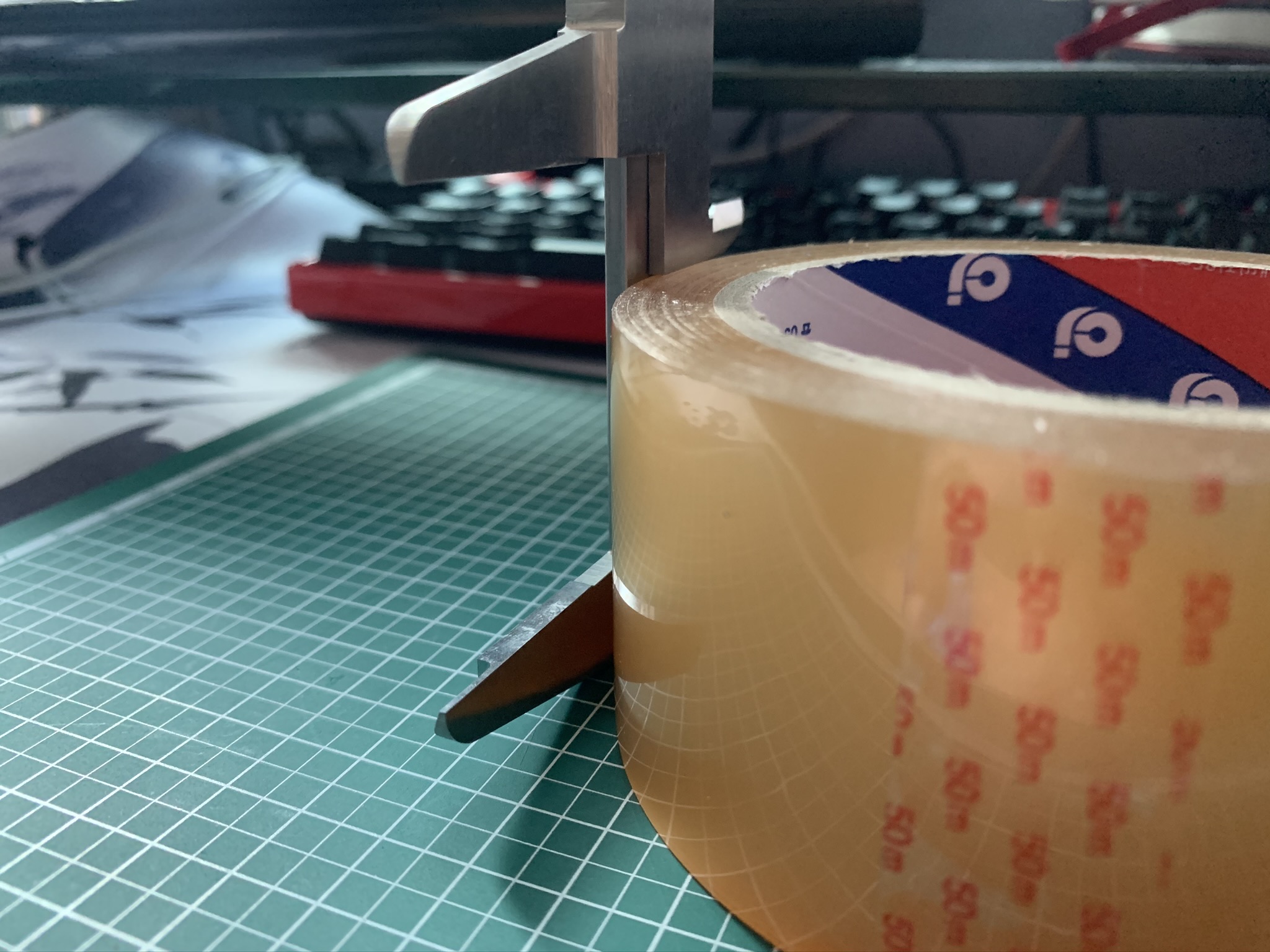

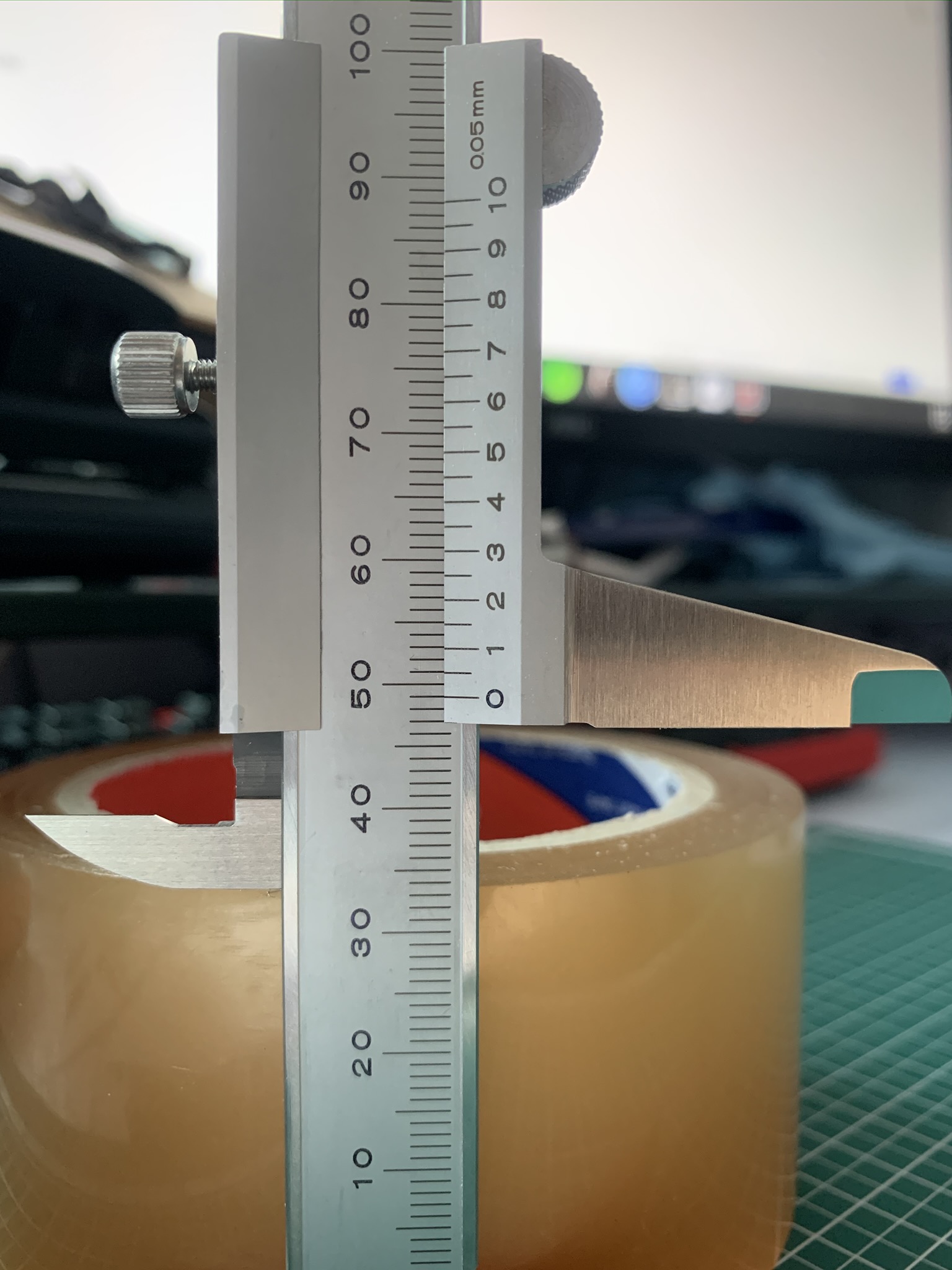

단차 및 깊이 측정: 캘리퍼스 상단 단차면과 후면 깊이 막대(Depth Bar)를 각각 활용하여 동일 구간을 측정한 결과, 두 방식 모두 어미자 49mm와 아들자 0.00mm가 일치하여 각각 49.00mm로 정합성을 나타냈습니다. 기구 구조적 특성상 단차와 깊이는 상호 교차 검증 수단으로 신뢰성을 보장합니다.
